Sump

Olá amigos,

Irei fazer um esquema passo a passo para o pessoal entender como funciona um aquário com o sistema Sump.

O Sistema com Sump é o tipo de filtragem mais indicado para aquários com peixes jumbo, pois:

- Proporciona uma excelente filtragem.
- É de fácil manutenção.
- Ganha-se volume de água.
- A filtragem pode ser dimensionada conforme a necessidade, pois existe um grande espaço para mídias filtrantes.
- O sistema de queda e retorno gera uma grande oxigenação na água.
- Se bem projetado o sistema de queda e retorno dispensa bombas de circulação.
- Pode-se colocar o(os) aquecedor(es) dentro do Sump, eliminando o risco de quebra do termostato ou queimadura nos peixes.
- Pode-se utilizar um sistema de reposição de água evaporada.
- Pode-se trabalhar com sistemas paralelos de filtragem, sem “poluir” o visual do display. (ex. filtro uv, filtro de areia fluidizada, etc..)
- Pode ser feito um refúgio para peixes machucados ou em crescimento.

Enfim, são muitas as qualidades, mas existem algumas características que podem não ser atraentes em alguns casos, pois:

- O Sump demanda mais espaço que os demais sistemas de filtragem.
- Adiciona um grande peso ao conjunto. (O que é um problema para quem mora em apartamento)
- Gera grande movimentação na água. (Causa perda de co2)

Introdução ao Filtro Sump:

Este tipo de filtro é basicamente em um reservatório adicional de água, para o qual é transferida a água do aquário principal, que é devolvida após a filtragem.

Neste reservatório são colocados os elementos filtrantes e equipamentos em seções para uma filtragem eficiente.

O reservatório destinado ao Sump pode ser integrado ao aquário fazendo parte do mesmo por projeto de construção, ou mesmo um recipiente adicional incorporado posteriormente a um aquário de construção comum ou com um sistema de captação de água e retorno especial.

A transferência da água para o Sump pode ser feita por meio de gravidade ou por um sistema de overflow baseado em efeito sifao do aquario para o sump, enquanto que a devolução da água é feita por bombeamento.

Como regra básica o volume de água do sump deve ser de no mínimo 20% do volume total do aquário. Essa reserva adicional de água oferece a vantagem de aumentar a estabilidade do conjunto e possibilita mais espaço para o uso de equipamentos sem de poluir o visual do display do aquário.

Este tipo de filtro apresenta como principal vantagem a facilidade de manutenção, além de um fácil acompanhamento visual da situação das seções filtrantes.

Além disso a eventual administração de medicamentos e produtos químicos ao sistema é bastante facilitada por este sistema de filtração.

Porém, a sua instalação nem sempre é fácil ou viável em aquários já montados pois alguns projetos de Sump requerem a introdução de furos nas paredes do aquário.

Vou abordar nesta matéria um sistema de filtragem Sump contendo:

- Aquario com sistema de captação do tipo "Bota".
- Sump Posicionado abaixo do aquário.
- Sistema de retorno da água feito por torre de retorno.

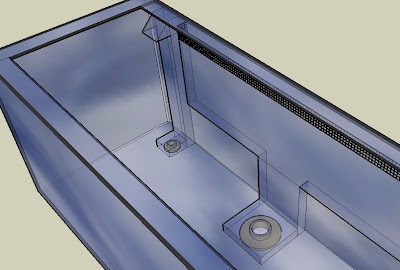

Sistema de captação de água para o Sump: Bota de descida



Neste exemplo estamos abordando um sistema de captação de água de uso exclusivo de Sump que fique logo abaixo do aquário.

Se visto de lado o túnel que leva a água ao fundo do aquário onde se encontra o cano de saída para o Sump, percebe-se o formato de uma “bota”, por isso damos este nome a este túnel.



A finalidade da bota é coletar a água da superfície e por meio do transbordo e pela gravidade levá-la ao fundo do aquário onde se encontra a saída para o Sump.



A borda de captação deve ter o formato da letra “T”, que possibilita uma maior vazão na saída, porém quanto maior a área de captação na superfície mais eficiente será circulação de água dentro do aquário e conseqüentemente melhor será a filtragem.



O vidro no fundo do aquário onde for o furo de saída, deve-se ter uma flange, e está deve ter o tamanho compativel com o volume de saída de água.



Uma boa dica é utilizar um registro esférico no cano que leva a água para o Sump, para possibilitar a regulagem do fluxo de água de saída, evitando assim o barulho da queda d'água e do efeito sifão.



O filtro: Sump



Agora que vimos como funciona a captação de água, vamos entender como funciona o Sump:

O Sump consiste em um reservatório externo, onde a água faz um percurso passando pelas mídias filtrantes e por bombeamento volta para o aquário.

Neste exemplo, trata-se de um Sump que fica logo abaixo do aquário, onde a água entra por gravidade e retorna ao aquário por bombeamento.

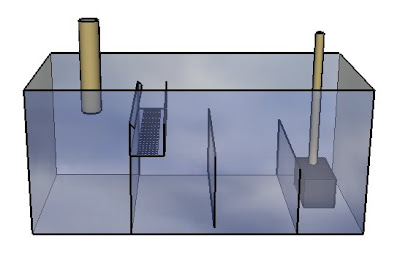

As possibilidades são infinitas, neste exemplo segue uma opção:



Dicas importantes:

* Quanto mais obstáculos para a água, melhor será sua filtragem, pois com o fluxo da água passando mais lentamente e de forma distribuída potencializa-se o efeito das mídias filtrantes.

* O Sump deve ter no mínimo um volume que corresponda a 20% do aquário.

* A bomba de recalque deve ter uma vazão de no mínimo 5x o volume do aquário.

* Nunca deixe a água em um nível muito alto no Sump, pois precisa-se ter uma área capaz de “armazenar” a água que quando a bomba é desligada volta pelo efeito sifão.

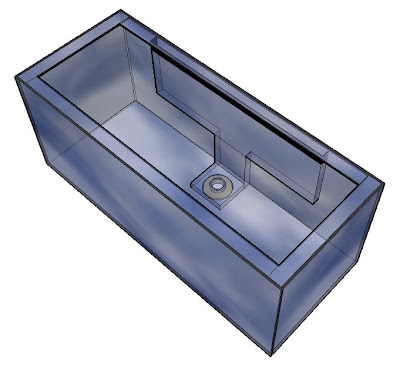

Sistema de retorno da água para o aquário: Torre de retorno



A montagem é muito parecida com a que vimos na Bota de descida, porém ao invés de possuir um formato de “T” na parte superior, temos uma abertura com um bocal direcionando o fluxo da água para o fundo do aquário.



Este sistema é excelente, pois a circulação de água vai de cima para baixo, proporcionando uma excelente oxigenação por todo o interior do aquário.



Dicas:

*Deixe o bocal de saída da água abaixo do nível de água do aquário.

*De preferência ao uso de duas torres de saída, uma em cada ponta do vidro traseiro do aquário.

*Quanto mais próximo ao vidro lateral do aquário, melhor a circulação.

* Este sistema exclusivo para uso com Sump que fique logo abaixo do aquário.

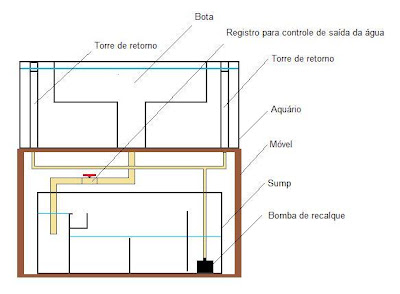

Segue o esquema da montagem completa:



Lembrando que existem muitas outras formas de montagem de um sistema Sump, esta é apenas uma!

Abç.
